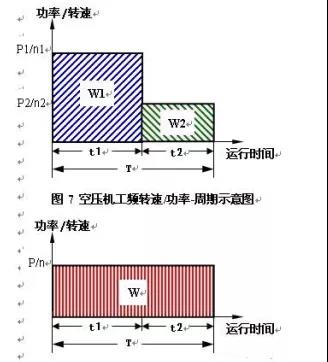

螺杆式空压机广泛地用于工业生产中，在其控制中采用加载-卸载阀来控制空压机的供气。由于用气设备的工作周期或是生产工艺的差别，使得用气量发生波动，有时会造成空压机频繁加载、卸载。空压机卸载后电机仍然工频运转，不仅浪费电能而且增加设备的机械磨损；空压机加载过程是突然加载，也会对设备和电网造成较大的冲击。因此对空压机进行变频改造具有改善电机的启动和运行方式、减少设备的机械磨损、在一定范围内节约电能等效果。

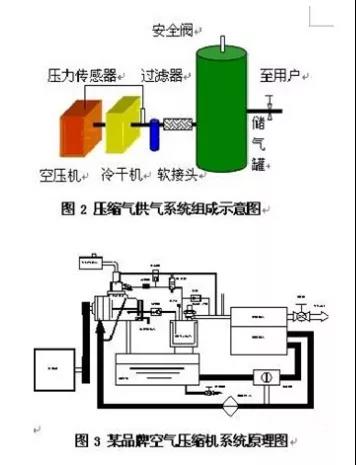

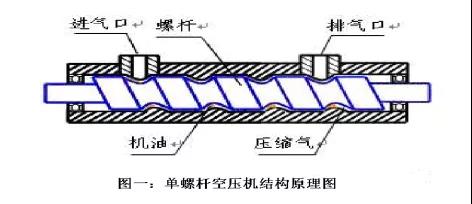

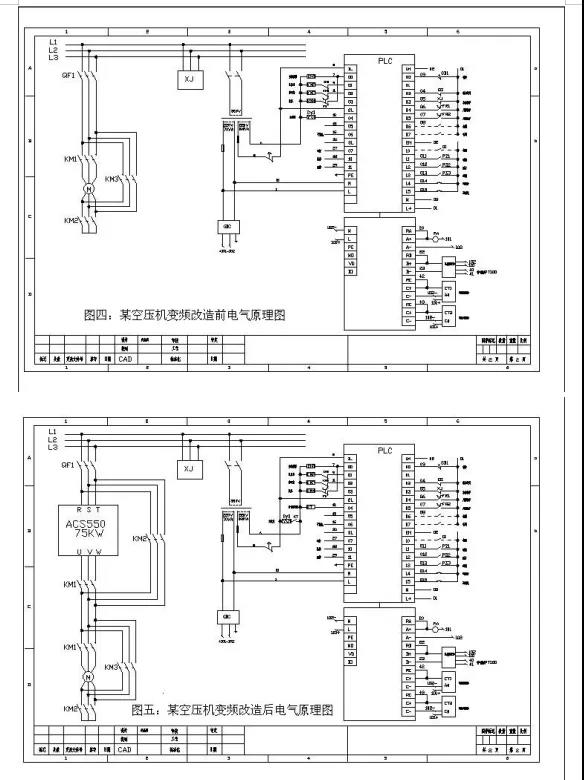

以单螺杆空压机为例说明空气压缩机工作原理，如图1所示为单螺杆空气压缩机的结构原理图。螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程。当螺杆在壳体内转动时，螺杆与壳体的齿沟相互啮合，空气由进气口吸入，同时也吸入机油，由于齿沟啮合面转动将吸入的油气密封并向排气口输送；在输送过程中齿沟啮合间隙逐渐变小，油气受到压缩；当齿沟啮合面旋转至壳体排气口时，较高压力的油气混合气体排出机体。工厂空气压缩气供气系统一般由空气压缩机、冷干机、过滤器、储气罐、管路、阀门和用气设备组成。如图2所示为压缩气供气系统组成示意图。在工厂的空气压缩机控制系统中，普遍采用后端管道上安装的压力继电器来控制空气压缩机的运行。空压机启动时，加载阀处于不工作态，加载气缸不动作，空压机头进气口关闭，电机空载启动。当空气压缩机启动运行后，如果后端设备用气量较大，储气罐和后端管路中压缩气压力未达到压力上限值，则控制器动作加载阀，打开进气口，电机负载运行，不断地向后端管路产生压缩气。如果后端用气设备停止用气，后端管路和储气罐中压缩气压力渐渐升高，当达到压力上限设定值时，压力控制器发出卸载信号，加载阀停止工作，进气口关闭，电机空载运行。图3为某品牌空气压缩机的系统原理图。空压机电机功率一般较大，启动方式多采用空载（卸载）星-三角启动，加载和卸载方式都为瞬时。这使得空压机在启动时会有较大的启动电流，加载和卸载时对设备机械冲击较大；不光引起电源电压波动，也会使压缩气源产生较大的波动；同时这种运行方式还会加速设备的磨损，降低设备的使用年限。对空压机进行变频改造，能够使电机实现软起软停，减小启动冲击，延长设备使用年限；同时由于电机运行频率可变，实现了空压机根据用气量的大小自动调节电机转速，减少了电机频繁的加载和卸载，使得供气系统气压维持恒定，在一定程度上节约了电能。以某品牌空压机为例，图4是其电路原理图。可以看出该品牌型号的空压机采用星-三角启动方式，在主电路改造时，将变频器串接进原有的电源进线中；断开原加载阀控制回路，将原加载阀控制输出改为一个时间继电器JS，时间继电器的线圈一端与220V控制电路零线接通，另一端连接到PLC的加载输出点，将加载阀的一端直接和220V控制电路零线接通，另一端通过时间继电器JS的一对常开触点与220V控制电路火线接通，通过时间继电器延长加载时间。变频器的正转信号端子FWD，通过电机主电路上的交流接触器KM1的一对常开触点，与变频器公共控制端CM接通。变频器的模拟量反馈信号C1和GND端子，与压缩气输送管路上的压力传感器相连接。图5是变频改造后的电路原理图。空压机变频改造后，电机启动时原有的交流接触器仍然由其控制PLC按星-三角方式动作，但在交流接触器连接为星型时，交流接触器KM1的常开触点没有闭合，变频器FWD端子与CM端子没有接通，变频器不启动、无输出；当PLC控制交流接触器转换为三角形接法后，KM1的常开触点闭合，变频器FWD端子与CM端子接通，时间继电器JS处于延时状态，加载阀不动作，变频器开始空载变频启动电机。当变频器启动电机完成后，时间继电器JS动作加载阀，变频器自动变频运行。在进行变频改造时应该注意，尽量保持原有设备主电路和控制电路的完整性，对其电路的改动越少越好；这有利于在变频器发生故障或是检修时，空压机可以很方便地改动回到原有的控制方式上去，这保证了空压机在变频和工频状态下都可以运行，也使得改造时可以不用重新编写PLC程序。必须保留空压机的工频运行模式，万一变频器出出故障，可以直接切换到工频模式下运行，不至对对生产造成影响。变频器的启动信号由角形接法交流接触器KM1控制，既在星形时变频器不启动无输出。时间继电器JS的整定时间要大于等于变频器的启动时间，这保证变频器空载变频启动，有效避免变频器低频启动时过负荷跳闸。变频器的下限运行频率一般要设在35赫兹或以上，如果赫兹数太低，可能会造成油气分离器无法有效分离油气，造成空压机漏油现象。但要根据实际情况具体来考虑设定下限频率值，因为不同的空压机其机械配合磨损和效率不尽相同，其不漏油的下限频率也不一定相同。管路上的压力传感器的安装位置要尽量靠近空压机，不要安装在过滤器或是阀门以后，同时切记压力传感器和空压机之间的管路上不能安装任何阀门元件，防止过滤器堵塞或是阀门关闭后，空压机不停机并发生爆炸危险。还应该保留空压机原来的压力停机保护开关。按生产工艺要求，变频改造后，适当降低压缩气供气系统的供气压力，将原来的高压变流量供气改变为变频恒压变流量供气方式。如以下公式所示拉力F与摩擦力F’大小相等、方向相反，拉力F在时间T内拉动物体做直线运动，移动位移S。拉力F在时间T内作的功率P为由数学知识可知线速度v和旋转角速度ω之间的关系如式2所示,式中f为旋转体的旋转频率。将式2代入式1可以求得旋转物体摩擦阻力功率如式3所示由式3可以知道,克服旋转体的摩擦阻力使旋转体匀速转动,需要向旋转体提供的功率按式3公式计算（忽略机械效率损失，认为η为1）。式3中F’为旋转体的旋转摩擦阻力，r为旋转体的旋转半径，f为旋转体的旋转频率。所以我们可以在忽略空气压缩机机械效率损失，同时忽略空压机机械效率因为电机转速变化而变化的情况下，即始终认为空压机机械效率η为1，可以近似地认为变频器的输出功率与空压机电机的转速成正比，即成一次方正比例关系。如图7所示是螺杆式空压机工频运行时的转速/功率-周期示意图。t1是空压机加栽运行时间，t2是空压机卸栽运行时间，加栽/卸栽时的转速和功率分别为P1/n1和P2/n2。忽略空压机机械效率η的变化，W1和W2分别为空压机加栽运行时间t1和卸栽运行时间t2中由电源输送给空压机电机的能量。其中W1转换为压缩空气势能、动能和热能等形式的能量，供设备使用。而W2则转换为机械的摩擦热能和声音、震动等形式的能量损失掉。所以螺杆式空压机经过变频改造后，由于电机处于变速运行情况下，而通过式3的推导知道电机的平均功率与电机的平均转速成一次方正比例关系。空压机变频改造后，是根据用气系统的用气量恒压变流供气；所以变频改造后，空压机在周期T（t1+ t2）内所作的功W，等于同等工况下，空压机工频运行时，加载运行时间t1内所作的功W1。如图8所示。通过以上分析，可知只要知道螺杆式空压机工频改造前卸载运行时间和卸载电流，就可以大致计算出，相同工况下变频改造后的节能功率和节能电量（忽略机械效率η的变化）。
